AOI:n käyttöönotto

Automatic Optical Inspection, lyhennettynä AOI, käyttää digitaalisia kuvankaappauslaitteita (kuten CCD-kameroita) saadakseen tarkastuskuvan testattavasta kohteesta ja käyttää kuvien vertailumenetelmiä tunnistaakseen erot ja puutteet testattavan kohteen ja suunnittelukuvan välillä. (viitekuva).

Elektroniikkateollisuuden kehittyessä myös piirilevyjen testaustekniikka paranee jatkuvasti. Automatic Optical Inspection (AOI) -tekniikka on viime vuosien laajimmin käytetty tekniikka piirilevyjen valmistuksessa. AOI-tekniikka voi havaita painettujen piirilevyjen pinnalla olevia sähköisiä ja fyysisiä ominaisuuksia, mukaan lukien komponenttien pakkaukset, piirien irrotukset, oikosulut, siirtymäkuplat ja niin edelleen. Lisäksi AOI-tekniikka voi myös havaita ja korjata joitain valmistusvirheitä valmistusprosessin aikana, mikä parantaa huomattavasti piirilevytuotannon laatua ja tehokkuutta.

AOI-prosessi

AOI-prosessi koostuu tyypillisesti neljästä vaiheesta. Ensimmäinen vaihe on tietojen valmistelu, jossa asiakkaan raakadatatiedostot syötetään laitteeseen tallennusta varten. Sitten on kuvanotto, jossa laite skannaa piirilevyn ja lataa kuvat tietokoneelle. Seuraavaksi on kuva-analyysi, jossa tietokone analysoi lähetetyt piirilevykuvat ja poimitut tiedot. Operaattorit tarkkailevat ja arvioivat fyysistä korttia vertaamalla asiakkaan alkuperäisiä tietoja valmistetun fyysisen levyn piirigrafiikkaan, tunnistavat vialliset tuotteet nopeasti ja poistavat ne, jotta ne eivät pääse siirtymään seuraavaan prosessiin.

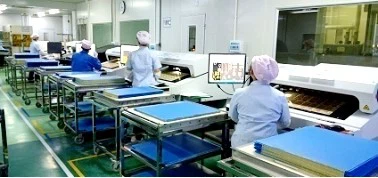

Kuva:Vahvista

AOI:n ominaisuudet

AOI-tekniikalla on useita ominaisuuksia. Ensinnäkin se on tehokkuutta, koska AOI-tekniikka voi saavuttaa automatisoinnin ja nopean skannauksen, mikä lyhentää huomattavasti painetun piirilevyn havaitsemisaikaa. Toiseksi sillä on korkea tarkkuus. AOI-tekniikka voi havaita hyvin pienet komponentit ja piirit sekä pienet piiriongelmat. Lisäksi AOI-teknologia voi merkittävästi vähentää inhimillisiä tekijöitä ja välttää inhimillisten virheiden aiheuttamia ongelmia.

AOI:n käyttö

AOI-teknologian käyttö on erittäin laajaa. Se voi esimerkiksi auttaa tehtaita alentamaan tuotantokustannuksia ja välttämään tuotantoprosessin virheistä johtuvia tappioita. Lisäksi AOI-teknologia voi myös auttaa elektronisia yrityksiä parantamaan tuotteiden laatua ja tuotannon tehokkuutta, tarjoamaan asiakkaille korkealaatuisia, luotettavia ja turvallisia tuotteita, lisäämään bränditietoisuutta ja siten parantamaan markkinoiden kilpailukykyä.

AOI:n ja manuaalisen tarkastuksen edut ja haitat

Koska AOI on optinen tarkastus, kaikki AOI:lla havaittavat viat voivat olla täysin näkyvissä paljaalla silmällä. AOI:ta voidaan arvioida vain vakiintuneiden standardien perusteella. Jos standardit asetetaan liian tiukasti, syntyy liikaa virhearvioita. Vakioasetus on liian leveä ja tarkastus saattaa jäädä tekemättä. Erityisesti online-AOI:n kokoonpanovaatimukset ovat korkeammat. Mutta AOI:lle, kun ohjelma on asetettu, levyä voidaan mitata jatkuvasti, eikä kone väsy. Suhteellisen pienten komponenttien tarkastaminen paljaalla silmällä on vaikeaa, kun taas AOI:lla on optisen vahvistustoiminnonsa ansiosta merkittävä etu pienempien komponenttien tarkastamisessa.

Silmämääräinen tarkastelu voi tehdä joustavia arvioita standardien perusteella. Manuaalinen tarkastus kuitenkin otetaan käyttöön. Lautojen, joissa on suuri määrä pisteitä tai eriä, pitkäaikainen tarkastus voi aiheuttaa ihmissilmän väsymistä, mikä johtaa tarkastusten jättämiseen väliin.

AOI-teknologia on yksi laajimmin käytetyistä tekniikoista painettujen piirilevyjen valmistuksessa. Se voi auttaa sähköisiä yrityksiä parantamaan tuotteiden laatua ja tuotannon tehokkuutta, mikä lisää markkinoiden kilpailukykyä. Teknologian jatkuvan kehityksen myötä AOI-tekniikan sovellusalue ja tunnistusvaikutus tulevat myös kypsemmiksi ja täydellisemmiksi.
