Profilointiprosessi

Painettu piirilevy on elektroniikkakomponenttien yleisimmin käytetty peruskomponentti, jota käytetään erilaisten elektronisten komponenttien kiinnittämiseen ja liittämiseen sekä sähköisten signaalien siirtoon ja ohjaukseen. Piirilevyn ulkonäön prosessointi on prosessi, jossa työskentelykokoinen piirilevy prosessoidaan asiakkaan tarvitseman kokoiseksi levyksi, jotta piirilevy mukautuu paremmin erilaisten ulkoisten laitteiden kokovaatimuksiin.



1.Profilointiprosessin tarkoitus

Käsittele ja valmista levy valmiille piirilevylle asiakkaan tarvitseman koon mukaan. Samanaikaisesti on tarpeen varmistaa levyn laatu käsittelyprosessin aikana virheiden ja vikojen välttämiseksi, jotta voidaan varmistaa piirilevyn vakaus ja luotettavuus.



2. Profilointilevyn periaate

Käytössä on CNC-tietokonejärjestelmä, joka ohjaa koneen liikettä ja tuottaa asiakkaan tarvitseman muodon tietokoneen syöttötietojen perusteella. Ohjauksen kannalta on olemassa X-akselin, Y-akselin ja Z-akselin koordinaatit. Tietokone ohjaa koneen XY-akselin liikettä ja Z-akselin gongien ohjaamia gongeja. Syöttämällä gongit ja sopivat parametrit kone luo automaattisesti halutun muodon tietojen mukaan.



3. Käsittelytoimia koskevat varotoimet

① Prosessin aikana on välttämätöntä noudattaa tiukasti asiaankuuluvia tuotantospesifikaatioita ja -standardeja sekä asettaa ja säätää erilaisten käsittelyvaatimusten mukaan

②Käyttäjien tulee saada riittävästi koulutusta ja teknistä oppimista, hallita prosessointitaidot ja toimintatavat sekä suoritettava säännöllisesti laitehuoltoa.

③ Prosessin aikana on tarpeen suorittaa täydellinen tarkastus ja laadunvalvonta, havaita ja käsitellä vialliset tuotteet viipymättä sekä korjata ja parantaa tuotteita perusteellisesti.



Painettujen piirilevyjen profilointikäsittely on tärkeä linkki tuotteiden laadun ja tuoton varmistamisessa, ja sillä on merkittävä merkitys ja arvo. Prosessissa vaaditaan tieteellistä, standardoitua ja huolellista toimintaa ja johtamista kolmen työn osa-alueen saavuttamiseksi: "virheiden vähentäminen, virheiden ehkäisy ja laadun parantaminen" parempien tulosten ja hyötyjen saavuttamiseksi.



Kuva: V-leikkaus



Kuva: Routing



Kuva: Lävistys





Ero V-leikkauksen jareititin



V-leikkaus tarkoittaa V-muotoisen suoran matalan uran leikkaamista piirilevyn molemmille puolille kohdasta, jossa se on jaettava. Ns. "V-leikkaus" on eräänlainen jakoviiva, jonka piirilevyvalmistaja (PCB) valmistaa asiakkaan piirustusvaatimusten mukaisesti käyttämällä pyörivää leikkuria leikkaamaan etukäteen tietyt kohdat piirilevylle. Sen tarkoituksena on helpottaa SMT-painettujen piirilevyjen myöhempää "De panel" -levyä asennuksen jälkeen. Koska leikkaus näyttää englantilaiselta "V"-muodolta, ihmiset kutsuvat sitä V-leikkaukseksi.





Edut:Tarvittavat laitteet ovat yksinkertaisia, nopeita ja kustannustehokkaita.



Haitat:Vain neliön muotoisia paneeleja voidaan käsitellä, eikä useita paneeleja voida käsitellä samanaikaisesti. V-uran syvyydelle on asetettu tiukat tarkkuusvaatimukset, ja V-leikkauslevyn mittatarkkuus on alhainen. Liitäntärajapinta on karkea liitoksen ja halkaisun jälkeen.

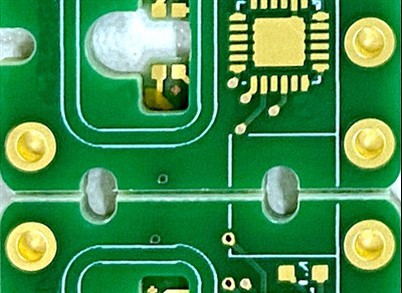

Reititys on prosessi, jossa CNC-koneella luodaan ennalta määrätty kuvio piirilevylle käyttämällä jyrsintä esiohjelmoidun ohjelman mukaisesti.



Edut: Laudalle voidaan luoda erilaisia ​​paneelimuotoja ohjelman mukaan ja useita levyjä voidaan limittää ja käsitellä samanaikaisesti. Paneelin muovauskoon tarkkuus on korkea ja paneelin käyttöliittymä on sileä.
