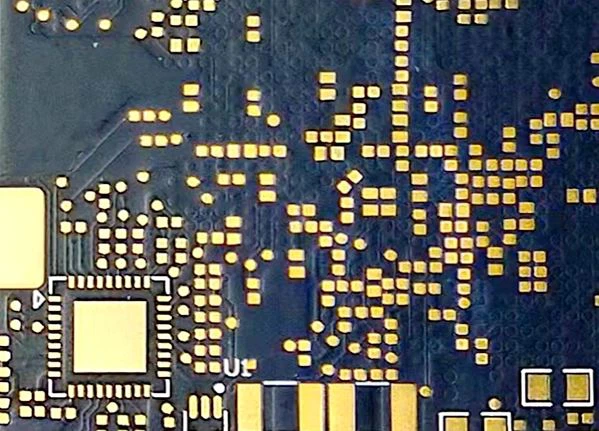

Hartsi kytketty levy

Hartsilla tulpatulla levyllä tarkoitetaan piirilevyä, joka on valmistettu hartsiliitännällä. Hartsitulppaprosessin lisäksi on myös juotosmaskitulppaprosessi (vihreän musteen tulpattu prosessi).

Viime vuosina kokoonpanokomponenttien miniatyrisoinnin kehittyessä piirilevyjen kytkentätiheyttä on jatkuvasti parannettu, ja pullonkaulaksi on muodostunut alun perin kutistuvan aukon tasotiheydestä, viivan leveydestä ja rivivälistä. Kolmiulotteisen tiheyden lisäämisestä on tullut uusi läpimurto.

Tältä pohjalta monet asiakkaat suunnittelevat liitäntätyynyyn läpimenevän reiän tai sokean haudatun reiän, jota kutsutaan pehmusteen sisäreiäksi. Tämän mukana on tyynyn hartsilla tulpatun reiän muotoilu. Eli tulppaa läpimenevä reikä hartsilla, hio ja tasoita hiomateipillä kovettumisen jälkeen, poista reiästä ylimääräinen hartsi ja upota sitten kupari, levytä sähkö ja tee kytkentäkaaviot tulpan reiän pintaan.

Ero hartsitulpan ja vihreällä musteella tulpatun levyn välillä

Ennen kuin hartsitulpan reikäprosessista tuli suosittu, piirilevyjen valmistajat käyttivät yleensä vihreällä öljyllä tulpattua prosessia suhteellisen yksinkertaisella prosessilla, mutta vihreällä öljyllä tulpattu levy kutistui kovettumisen jälkeen, mikä ei täyttänyt käyttäjän vaatimuksia korkealle pulleudelle. Hartsilla tulpatussa prosessissa käytetään hartsia tukkimaan sisäkerroksen HDI upotettu reikä ennen puristamista, mikä ratkaisee täydellisesti tukkeutuneen vihreän musteen aiheuttamat ongelmat ja tasapainottaa puristusväliainekerroksen paksuuden säädön ja sisäkerroksen suunnittelun välistä ristiriitaa. kerros HDI-reiän täyttö.
